Пейзажный мост на озере Цинцзянь в Сучжоу

Отправить заявку

 

Описание

маркер

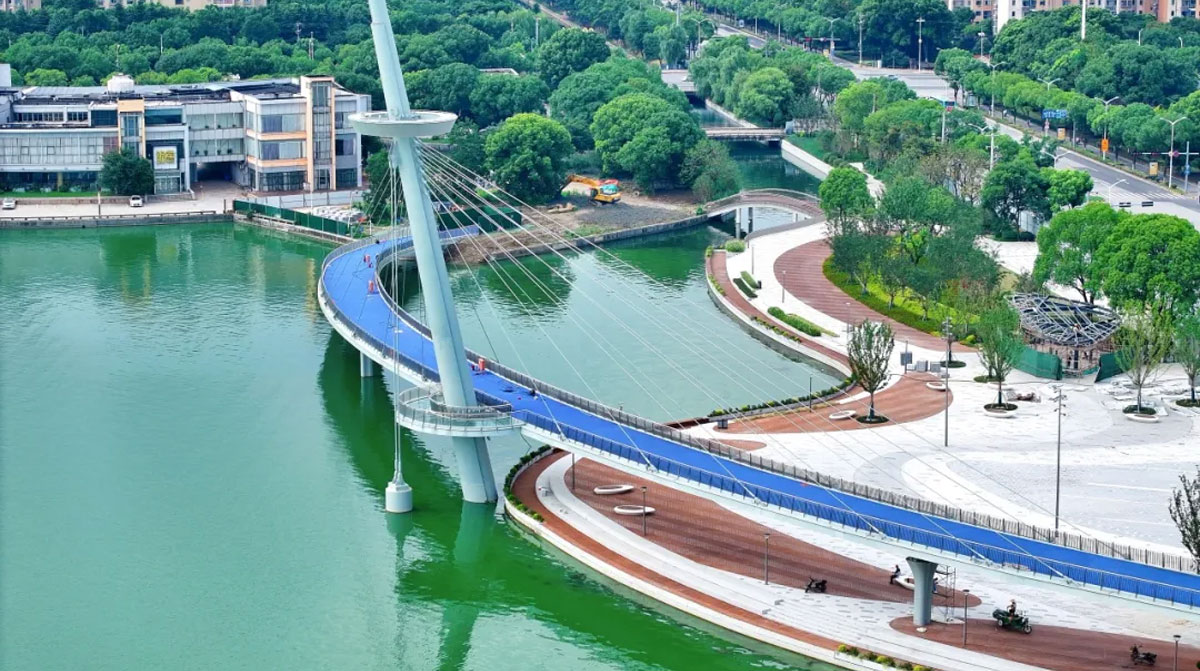

Пейзажный мост на озере Цинцзянь в Сучжоу Он расположен в живописном районе озера Цинцзянь (к востоку от улицы Синху), район Гусу, город Сучжоу.Диаметр пролета всего моста рассчитан как (3×20) м+ (2×33) м+ (2×23) м + (30 + 50 + 50 + 30) м+ (2×23) М.Главный мост представляет собой вантовый мост со стальной башней и стальными балками, а остальная часть представляет собой мост со сплошной стальной конструкцией. Тип плоской линии: Тип плоской линии пешеходного моста образован касательным соединением четырех дуг радиусом R = 100-300 м, а общая плоскость является круглой и гладкой.Главный мост представляет собой (30 + 50 + 50 + 50 + 30) м однобашенный вантовый мост со стальной коробчатой балкой, однокоробчатой и трехкамерной секцией, стандартная высота балки 1,5 м, верхняя плита главной балки, нижняя плита и ребра жесткости усилены пластинчатыми ребрами, ширина проходящей сетки составляет 6 м, главная балка изготовлена из стали Q355D. Правая сторона главной балки оснащена выдвижной балкой, которая служит для крепления вант, а между концами выдвижной балки установлена непрерывная малая продольная балка. Башня наклонена наружу на 12° вдоль поперечного моста, а колонна башни представляет собой профилированную круглую трубу, с комбинированной сталебетонной секцией в нижней части, соединяющей стальную колонну башни с бетонной колонной башни через вертикальную стальную балку предварительного напряжения. Район Цинцзяньху уже сформировался с точки зрения туризма, путешествий и торговли, и будет развиваться в полноценное и зрелое сообщество.
